数电基础和一位全加器

ALU基本结构：

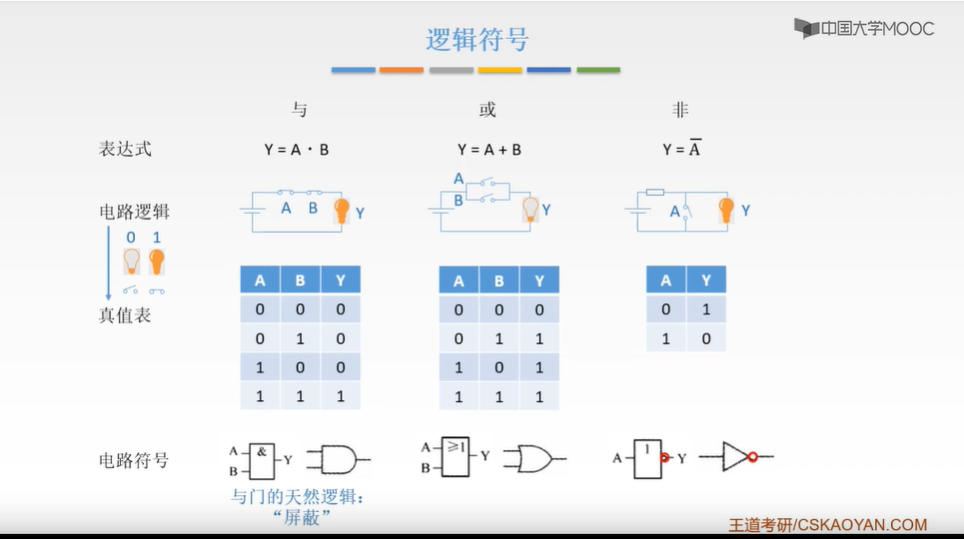

逻辑符号：

左边为国标 右边为国际符号 圈圈表示非

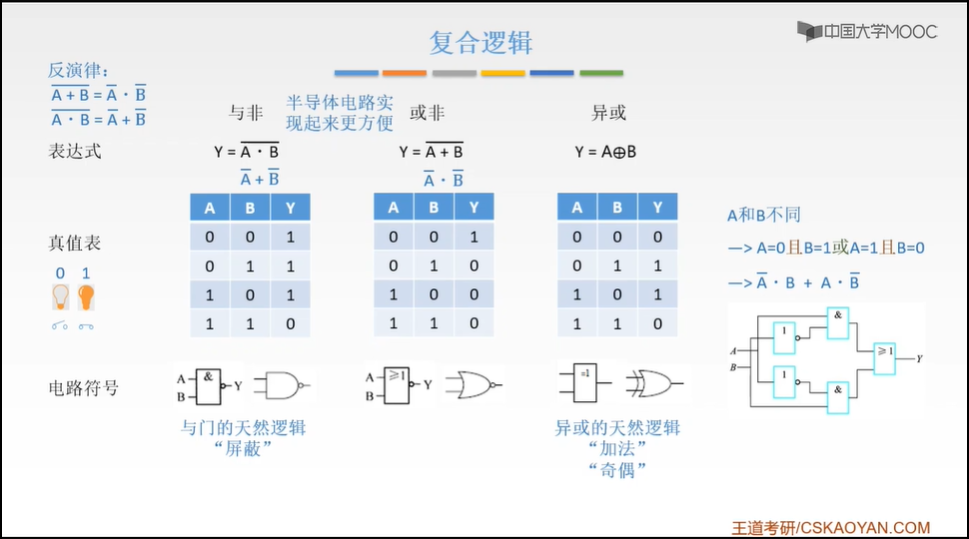

复合逻辑：

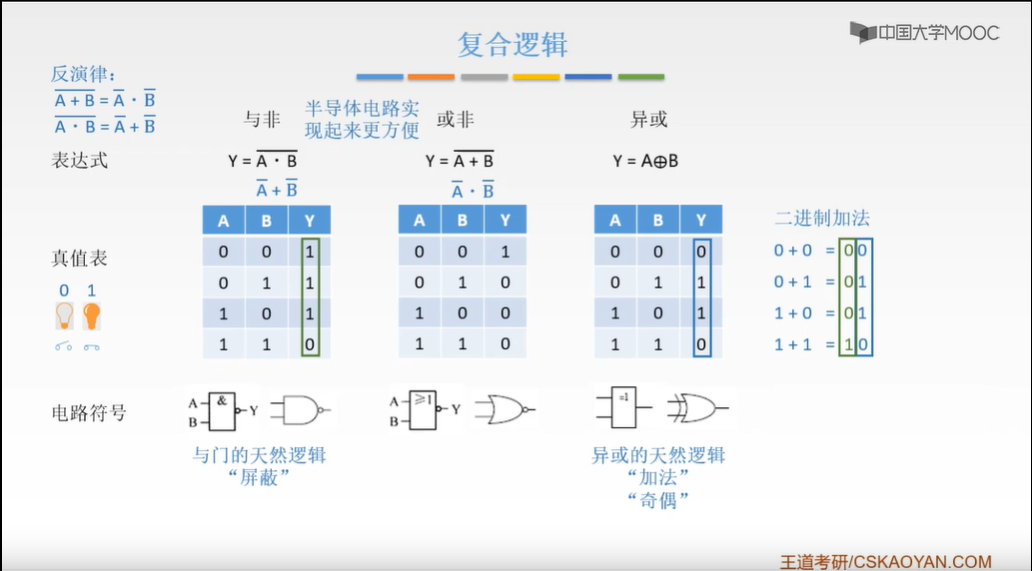

异或和与实现加法：

一位二进制加法时，d0位刚好对应’异或’的结果，d1位刚好对应’与’的结果 两位组合就是加法运算的结果

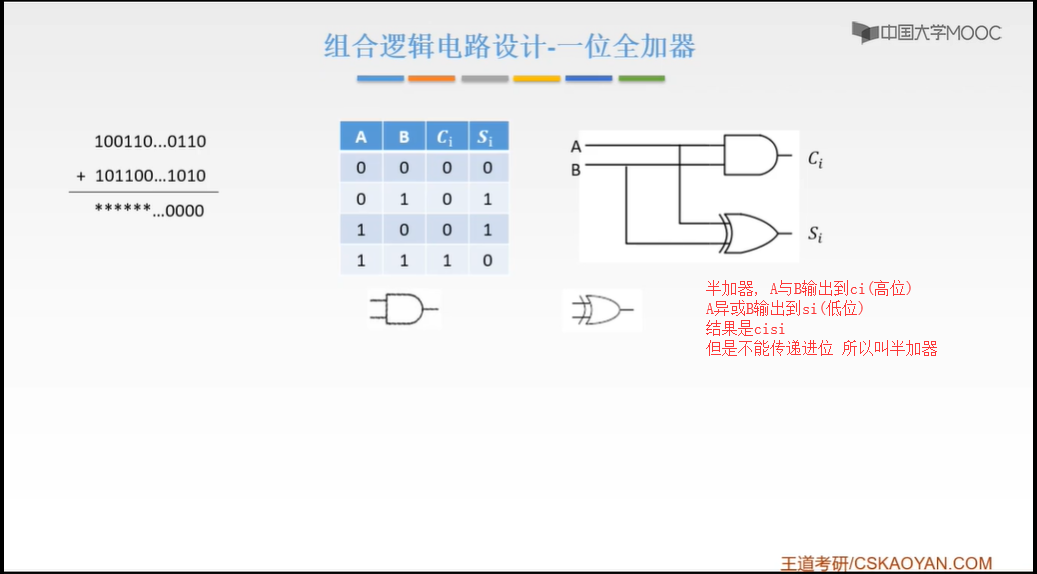

半加器

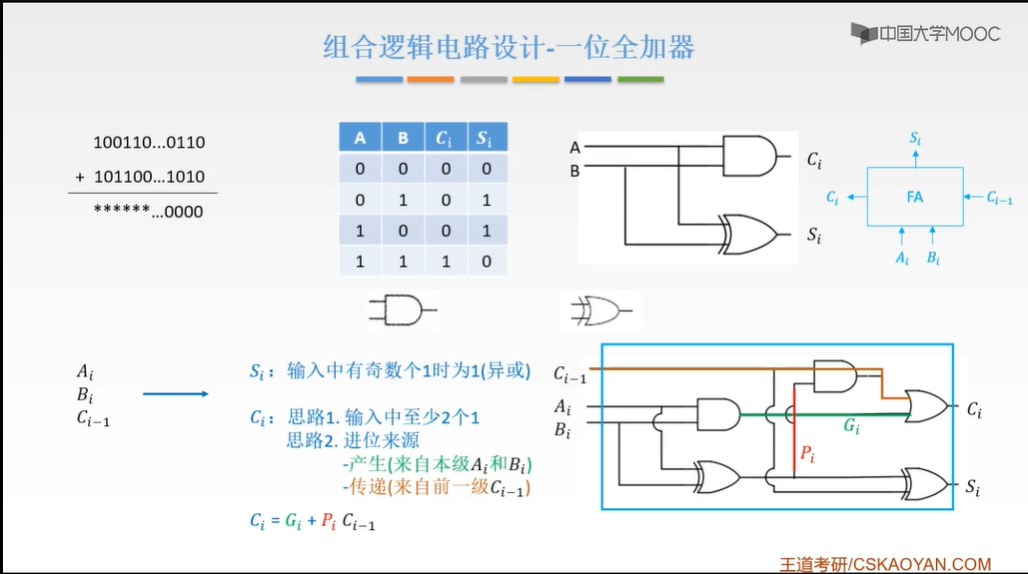

一位全加器：

ci-1为上一次运算传入的进位，本次运算有两种情况能产生进位，情况1：传入的A和B都为1（Gi） 情况2:上一次传入进位，且本次传入的A和B中其中一个是1（Pi·ci-1）
将两种情况做’或’运算 传入下一次进位即可实现进位 所以ci=Gi+Pi·ci-1
